1. 先說結論：越快完成後段製程越好
對大多數塑膠材料而言，電漿處理後建議盡快進行印刷、貼合、上膠或塗裝。若製程允許，最好安排在同一條產線或同一工作班次內完成。
今天處理，明天印刷可以嗎？有可能，但需依材料與保存環境確認，低表面能塑膠應特別注意。
放一星期再貼雙面膠可以嗎？不建議直接假設仍有效，最好先重新確認達因值或做實際貼合測試。
達因值為什麼隔天會下降？材料表面會發生官能基重新排列與污染吸附，造成表面能回復。
超過時間是否一定要重做？若表面能或附著測試未達標，重新處理通常比直接加工更穩定。
實際最佳時間沒有單一固定答案。材料配方、電漿能量、環境濕度、灰塵污染與包裝方式，都會影響表面活化維持時間。
2. 為什麼電漿效果會隨時間衰退？
電漿處理會清除部分有機污染，並在材料表面形成較高極性的活性官能基，使油墨、膠材或 coating 更容易潤濕表面。但隨著時間經過，這些官能基可能重新排列至材料內部，表面也可能重新吸附空氣中的污染物，造成表面能逐漸下降。
電漿處理清潔與活化
表面能提升潤濕性改善
時間經過分子重新排列
污染再吸附灰塵、油氣、手觸
表面能下降附著風險增加
電漿處理後，表面狀態如何隨時間改變？
從表面活化到疏水回復的簡化流程，協助理解為何後段加工宜盡快完成。
STEP 01
電漿清潔與活化
去除部分有機污染，並在材料表面形成高極性官能基。
STEP 02
表面能提升
達因值提高、接觸角下降，油墨、膠水與塗料更容易潤濕。
STEP 03
最佳加工窗口
此時最適合進行印刷、貼合、點膠或塗裝。
STEP 04
時間與污染影響
分子重新排列，表面也可能吸附水氣、灰塵、油氣或手觸污染。
STEP 05
表面活化效果下降
接觸角逐漸增加，若超出製程窗口，應重新量測或再次處理。
實務重點：接觸角愈小，通常代表潤濕性愈好；隨時間增加，接觸角逐漸回升，表示表面活化效果正在下降。

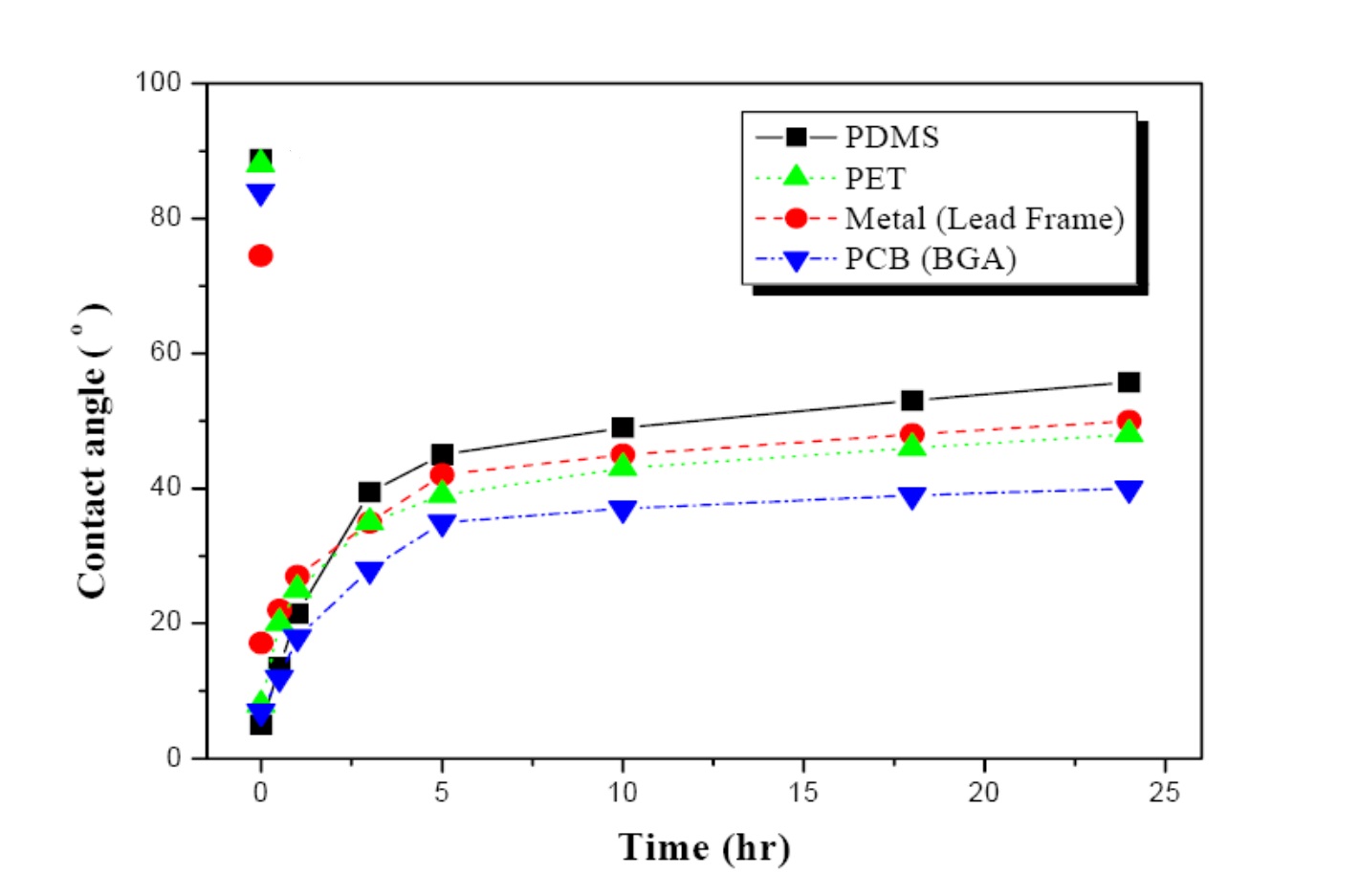

圖中接觸角會隨放置時間增加。接觸角愈小，通常代表油墨、膠水或塗料愈容易在表面展開；接觸角逐漸變大，表示表面活化效果正在回復，因此後段加工不宜延遲過久。
3. 不同材料的建議加工時間
以下時間為工程規劃上的一般建議，用於提醒製程安排方向，不應取代實際樣品測試。不同牌號、添加劑與成型條件可能造成明顯差異。
| 材料 | 建議後段加工時機 | 實務注意事項 |
|---|---|---|
| PP | 建議同班次內，條件允許時越快越好 | 低表面能且配方差異大，容易受滑劑、脫模劑與保存環境影響。 |
| PE | 建議處理後立即或短時間內加工 | 表面能低，通常不適合長時間存放後再直接印刷或貼合。 |
| ABS | 多數情況相對穩定，但仍建議同日加工 | 須注意表面污染、油氣與成型殘留。 |
| PC | 建議同日或依實測確認 | 光學件需同時考量表面塗層、外觀與透明度要求。 |
| PET / PI | 通常較穩定，但仍應以製程驗證為準 | 薄膜與卷材常需考量收卷、包裝及存放環境。 |
| 玻璃 | 處理後儘快塗佈或貼合 | 容易重新吸附空氣中的有機污染與水氣。 |
| 金屬 | 依清潔度與環境而定，建議儘快加工 | 表面油污、氧化層與搬運手觸通常比材料本身回復更關鍵。 |
4. 哪些因素會影響電漿處理時效？
材料種類與配方
基材極性、添加劑、滑劑、阻燃劑與脫模劑都會影響表面能回復速度。
電漿處理強度
功率、距離、速度、處理次數與氣體條件會影響初始活化程度。
環境濕度與溫度
高濕、溫度變化與空氣中污染物可能加速表面狀態變化。
搬運與手觸
直接接觸處理面會重新帶入皮脂、粉塵或其他污染。
包裝與儲存
開放堆放、紙箱粉塵、塑膠袋析出物與堆疊摩擦都可能影響效果。
後段材料
油墨、膠水、雙面膠與 coating 的表面張力及固化條件也會影響最終附著。
5. 如何延長處理後的有效時間？
- 盡量將印刷、貼合或塗裝安排在電漿處理後立即進行。
- 處理面避免手觸、油污、粉塵與不必要搬運。

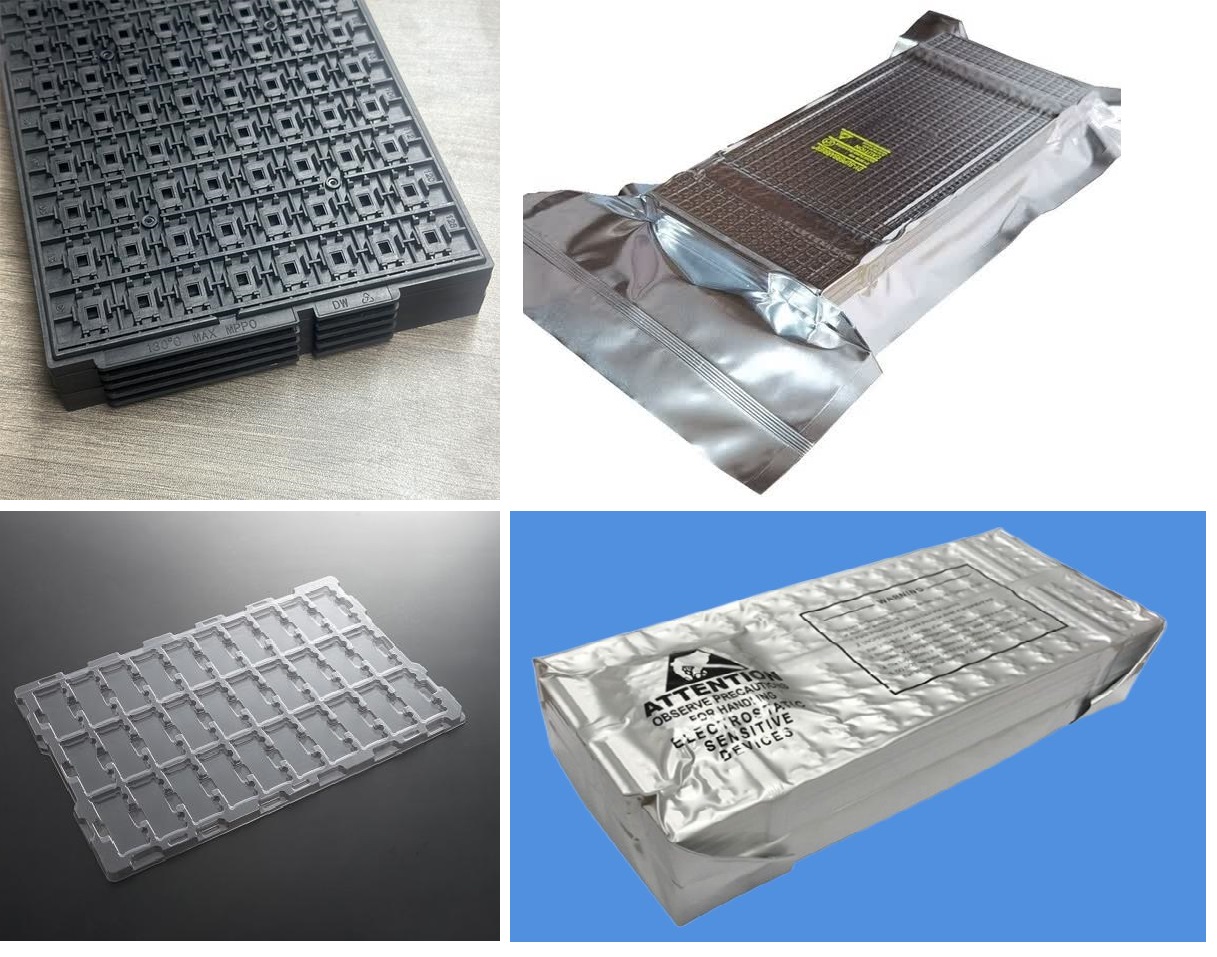

- 若必須暫存，使用乾淨、低污染且密封的包裝方式。
- 避免高濕、高溫或含油氣的儲存環境。
- 加工前使用達因筆、接觸角或實際附著測試重新確認。
- 若表面能已不足，重新進行一次電漿活化通常更可靠。
6. 銓友科技的產線配置建議
若產品對附著穩定性要求較高，最佳方式通常不是「先集中處理、長時間存放」，而是將電漿設備配置在印刷、點膠、貼合或塗裝設備之前，形成連續製程。
這樣可以減少等待時間、搬運污染與人為差異，也能讓每一件產品在相近的表面狀態下進入後段製程，較容易維持量產一致性。
對於無法連線生產的製程，可透過樣品測試建立「可接受存放時間」，再搭配達因值或附著測試作為現場管制標準。
7. 常見問題
Q：電漿處理後放一天還有效嗎？
可能仍有效，但不能只看時間判斷。應依材料、包裝與環境，重新確認達因值或實際附著效果。
Q：達因值下降就代表一定不能印刷嗎？
不一定。達因值是快速檢查工具，最終仍需看油墨潤濕、膠帶測試、百格或客戶既有標準。
Q：重複電漿處理會不會傷害材料？
過度處理可能造成熱累積、表面變化或外觀風險，因此仍需依材料設定適當功率、距離與速度。
Q：如何知道自己的材料能保存多久？
可分別在處理後立即、數小時、一天及數天後進行達因值與實際附著測試，建立材料專屬的製程窗口。
需要確認您的材料能維持多久的處理效果？
可提供樣品與預計加工流程，銓友科技可協助規劃電漿處理條件、表面能測試與不同存放時間的製程驗證。
聯絡樣品測試
